工业一体化装配式消防防排烟风管（漂珠型）

RS-BWC气凝胶硅酸钙超耐板

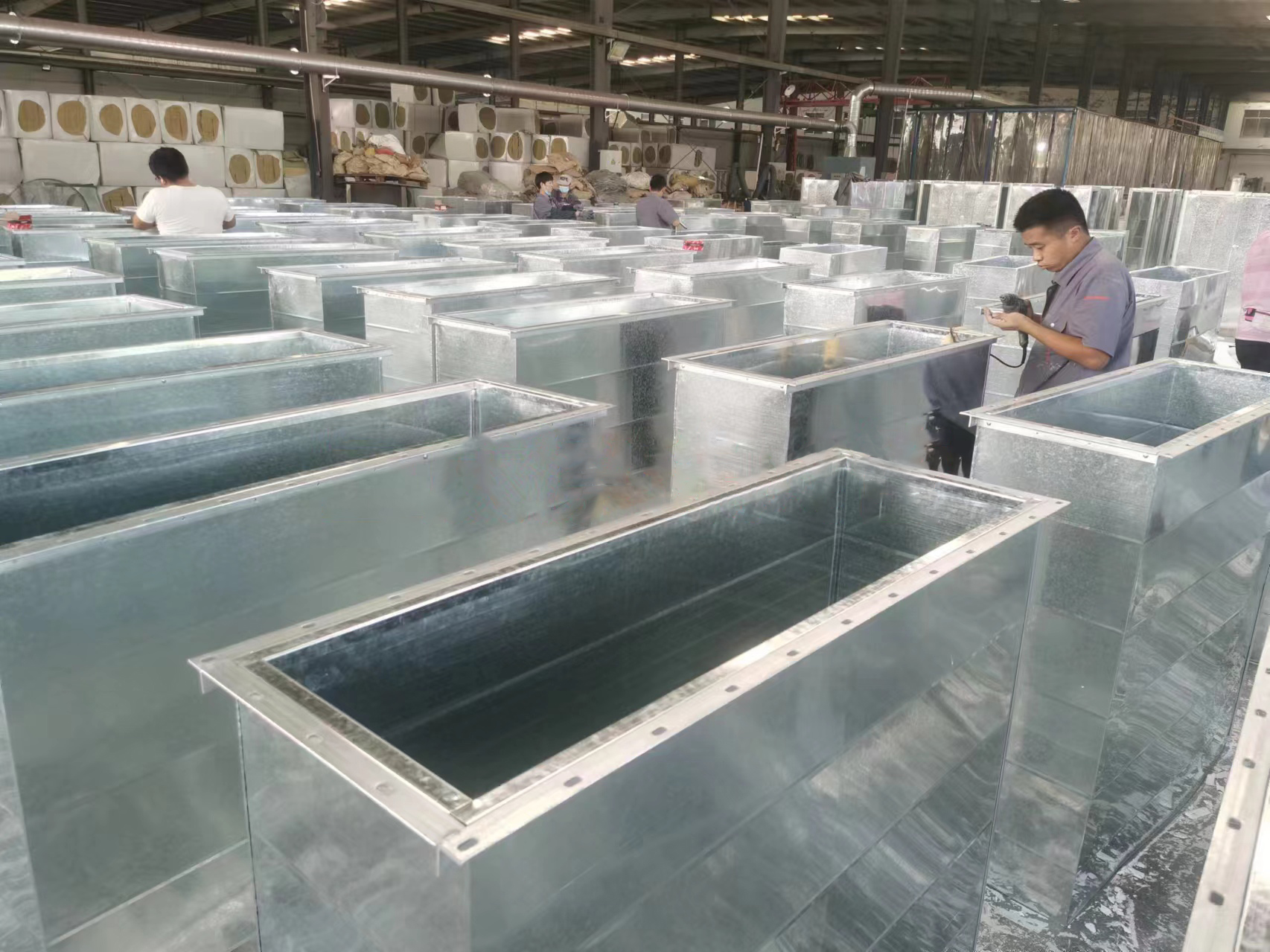

工业一体化装配式消防防排烟风管按照制作工艺不同，可分为钢板内胆式及自结构式两种，其中钢板内胆式成品风管，其内胆镀锌钢板厚度是按照GB50234《通风与空调工程施工质量验收规范》及GB50738《通风与空调工程施工规范》中高压风管的规定，具体如下表：。

装配式成品风管内层钢板厚度

风管直径或长边尺寸b（mm）	钢板厚度（mm）
b≦450	0.75
450<b≦1000	1.0
1000<b≦1500	1.2
1500<b≦2000	1.5
2000<b≦4000	按设计要求

装配式防排烟成品风管的防火绝热材料可根据设计文件选用气凝胶漂珠耐火隔热板、漂珠硅晶复合耐火隔热板、气凝胶硅酸钙超耐板三大类。选用各类型绝热材料的不同厚度，再结合风管的结构形式，可构成不同耐火极限的装配式成品风管。根据耐火绝热板强度较低的特点，一般需要复合其他材料在成品风管中使用，目前主要复合形式分为单面镀锌钢板复合板、单面压花彩钢板复合板、单面硅酸钙板复合板以及双面压花彩钢板复合板、双面硅酸钙板复合板；其中单面复合型耐火绝热板适合用于钢板内胆式装配风管，双面复合型耐火绝热板适合用于制作自结构式成品风管。复合用镀锌钢板、彩钢板的厚度可根据设计文件要求在订货时予以明确。

上海荣势环保科技有限公司是一家专注于新型耐火绝热材料、新型工业高温绝热材料研发、生产、销售一体化的高科技企业，在充分分析目前国内消防防排烟风管的国家相关设计规范以及目前市场动态，开发了三款专用于消防防排烟风管的隔热芯材，即气凝胶漂珠耐火绝热板、气凝胶漂珠硅晶耐火绝热板、气凝胶硅酸钙超耐板。在产品研发、生产过程中，公司所有绝热产品均加入了超高隔热性能的纳米级SiO2 材料，使得所有按传统工艺制造的绝热产品的隔热性能得到跨越性的提升。这类新型绝热材料应用于消防防排烟风管彻底解决了“目前大部分防火风管因绝热材料防火绝热性能不达标而在解决方案中配合使用大量防火高温绝热胶才能通过检测”的问题。

荣势防火风管专用气凝胶漂珠绝热复合板选型参数汇总

产品 名称	耐火极限 （h）	绝热层厚度 （mm）	复合板类型
气凝 胶漂 珠耐 火隔 热板	0.5	15	单面镀锌钢板复合板（δ≦0.5mm） 单面压花彩钢板复合板（0.2mm≦δ≦0.35mm） 双面压花彩钢板复合板（0.2mm≦δ≦0.35mm） 单面硅酸钙复合板（δ=5mm） 双面硅酸钙复合板（δ=5mm）
	1.0	20
	2.0 及以上	30
适用场景： 单面复合型适用于钢板内胆式成品风管 双面复合型适用于自结构式成品风管

装配式漂珠复合防排烟成品风管主要分为钢板内胆式与自结构式两大类，其中钢板内胆式成品风管根据风管直径或长边尺寸不同选用不同厚度的内胆钢板，厚度分别为0.75mm、1.0mm、1.2mm、1.5mm；同时，所有防排烟风管按耐火极限又分为0.5 小时、1 小时、2 小时及以上三种规格；钢板内胆式风管又可根据外层复合材料不同，分为镀锌钢板外层、压花彩钢板外层、硅酸钙板外层三种规格的成品风管。

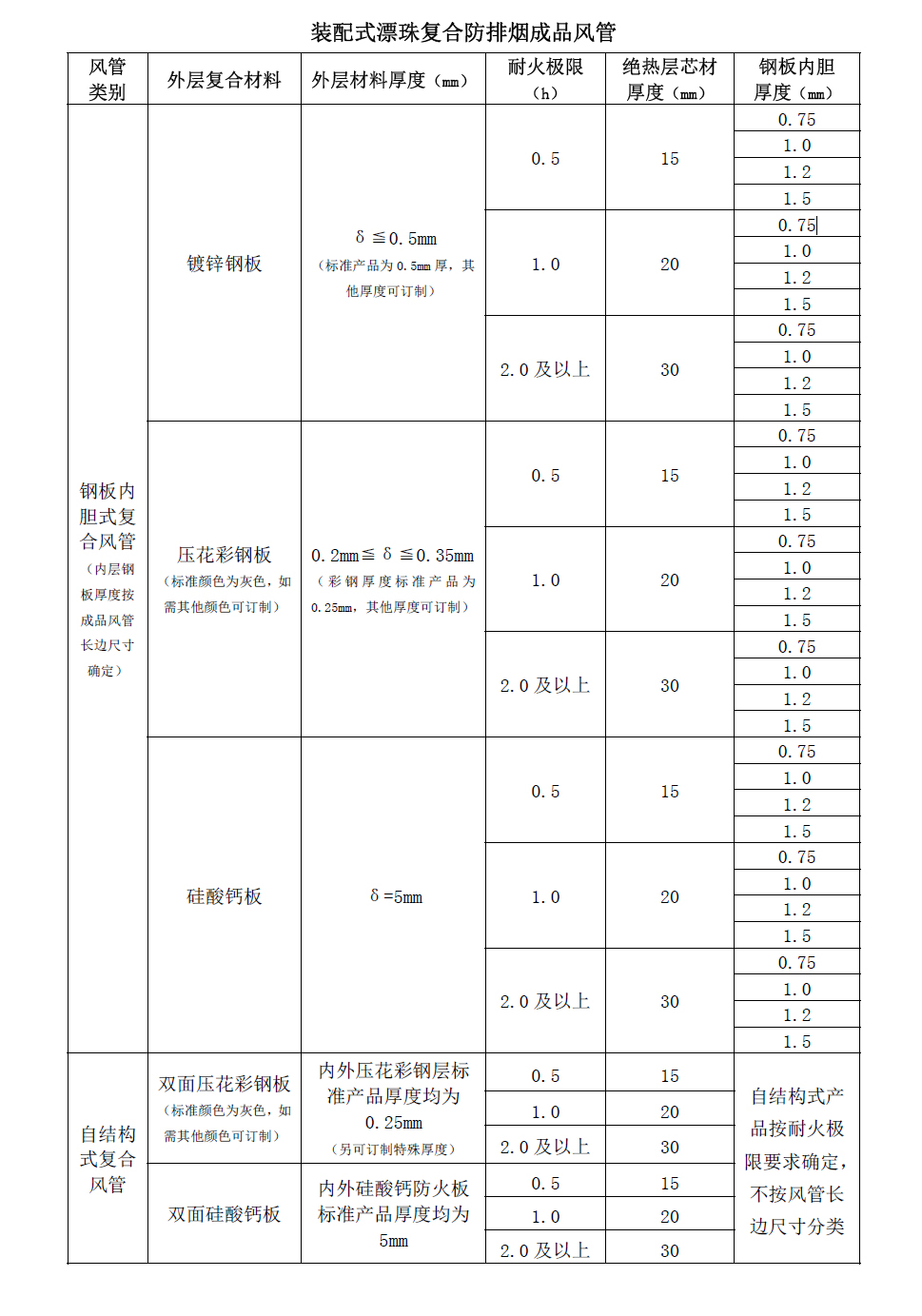

装配式漂珠复合防排烟成品风管

特殊要求可定制133-1199-2792。

上海荣势环保科技有限公司
