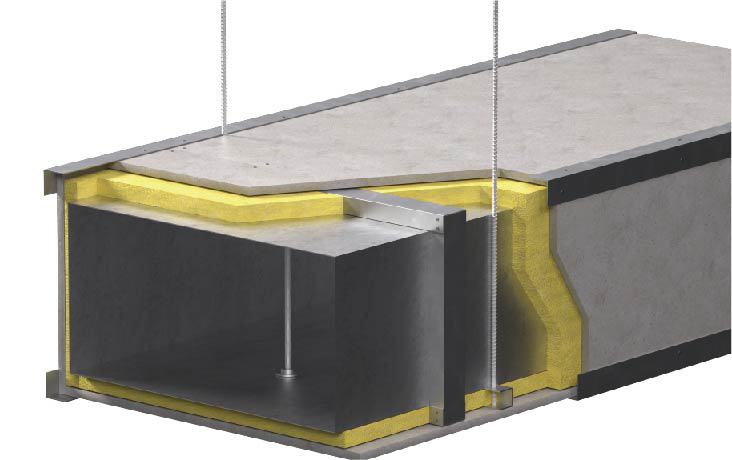

镀锌风管气凝胶防火板+岩棉外包裹系统

风管构造1:镀锌钢板+防火板

风管构造2:镀锌钢板+岩棉+防火板

材料1:E系列气凝胶防火板;

材料2:镀锌钢板风管

耐高温岩棉密度:100kv/㎡

产品描述

现代化的建筑物均具有规模大、功能复杂和人员集中等特点,给物业使用者带来方便快捷和对现代科技美好体验的同时,也带来了更大的消防安全隐患。

众所周知,火灾发生时会产生大量的有毒烟气,这些烟气将直接阻碍人们逃生和消防人员的灭火行动,是火灾中对生命安全危害最大的因素。

因此防排烟系统设计得是否科学合理,是评价一幢建筑物消防安全性能的关键因素。

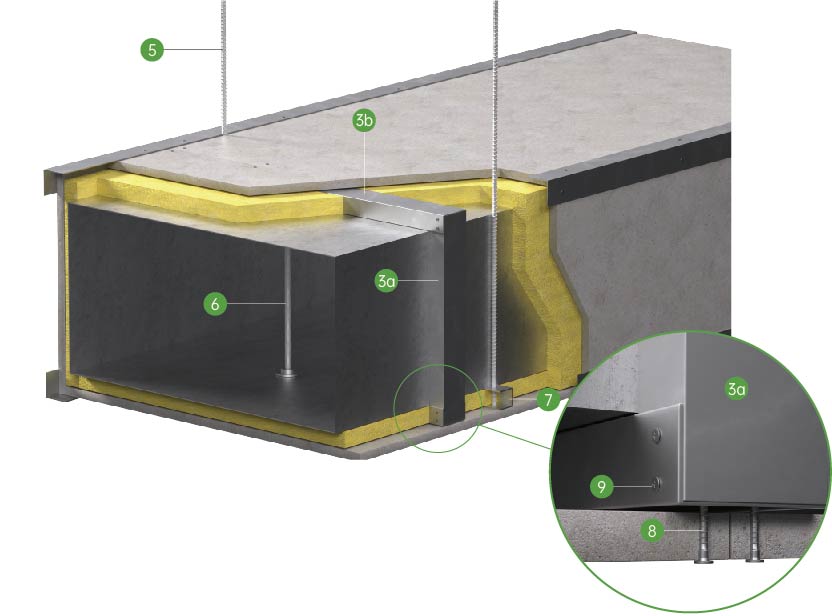

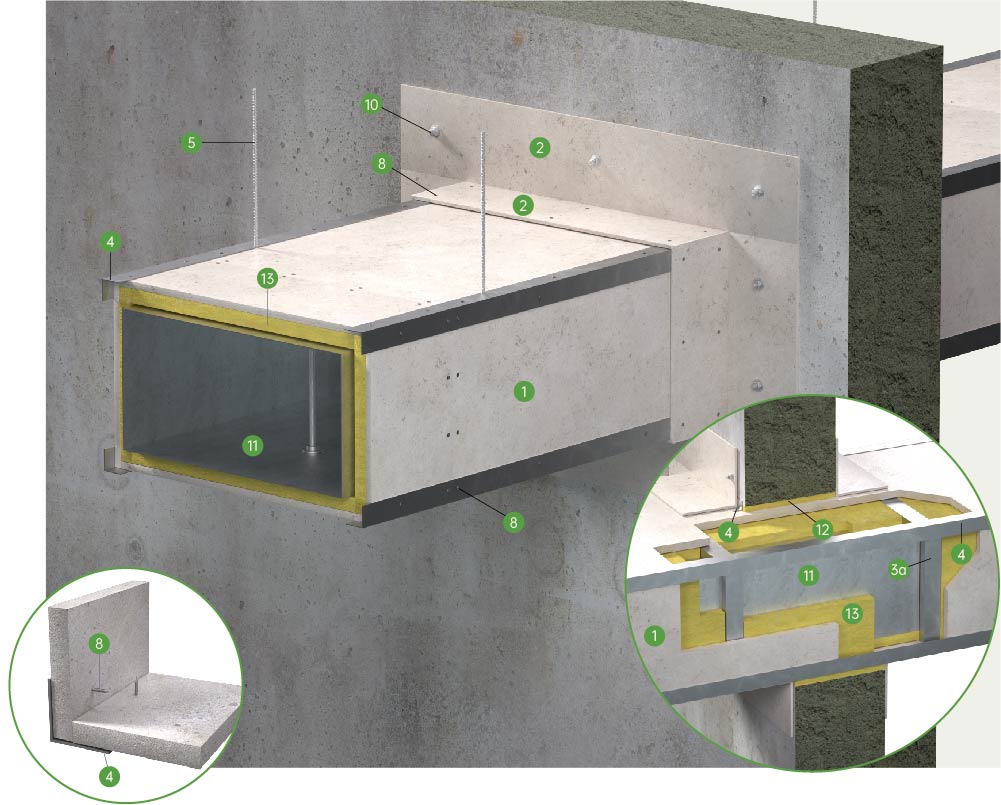

按GB/T 17428:2009标准测试的组成结构

1.RS-BG E系列气凝胶防火板

2.RS-BG E系列气凝胶防火板封堵条

3a. U型轻钢龙骨: 50X50x50x0.5mm

3b. C型轻钢龙骨:50X50x50x0.6mm

4.三角轻钢龙骨:40x40x0.6mm

5.螺纹圆钢吊杆,最大容许应力 10N/mm2

6.螺杆内支撑

7.固定支架:按风管的承载重量、尺寸和最大容许应力而定的角钢或槽钢横担

8.防火板固定螺钉:钻尾自攻螺丝 ST 42x32mm,间距约200mm

9.龙骨框架连接螺钉:ST4.2x16mm

10.M8膨胀螺栓,间距约500mm

11.镀锌钢板风管

12.岩棉填实

13.耐高温岩棉:密度100kg/m3,厚度50mm

**以上铁皮风管安装宽度可达6000mm。对宽度大于2440mm的风管,请向荣势技术部门咨询有关技术细节。

技术参数:

镀锌风管气凝胶防火板+岩棉外包裹系统
风管构造耐火极限
组成构造
占用空间高度
每平方重量
装配方式
使用场合
h
镀锌钢板
隔热板
E系列防火板
mm
kg/m²
镀锌钢板+防火板0.5
1
50mm空气层
12
620
18.4
现场制作
适合已有铁皮风管的现场包裹高层/超高层建筑
镀锌钢板+岩棉+防火板
1
1
50mm岩棉
8
620
20.2
适合已有铁皮风管的现场包裹高层/超高层建筑
2
1
50mm岩棉
9
626
21
